Der Deltaloop Balun 1:4

für meine deltaloop Antenne habe ich mir einen 1:4 Balun angefertigt. Die Loop ist irgendwas mit 80 meter lang(fünf mal abgeschnitten deshalb habe ich etwas die übersicht verloren). Das Antennenmeßgerät zeigt, mit angeschlossenem Koaxkabel, auf allen bändern 10m bis 80m eine impedanz von 50 Ohm.

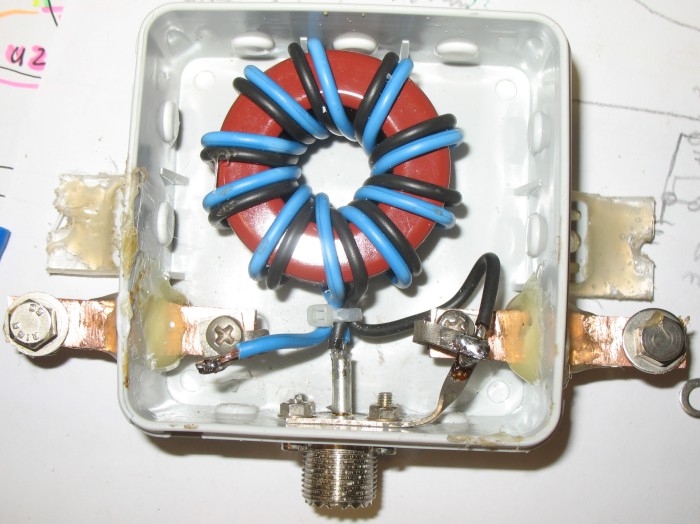

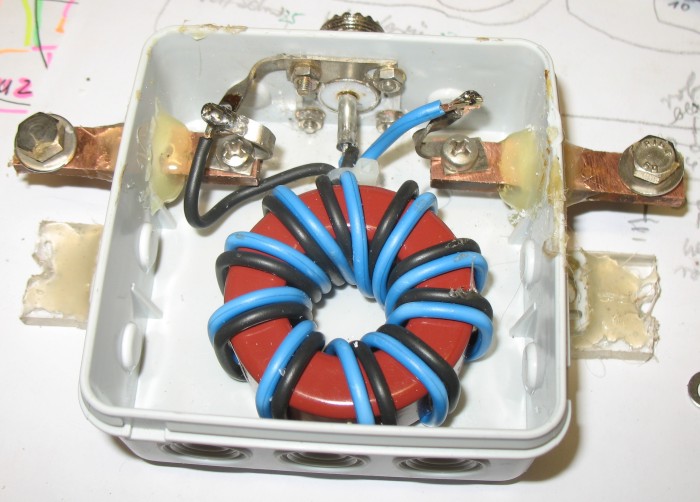

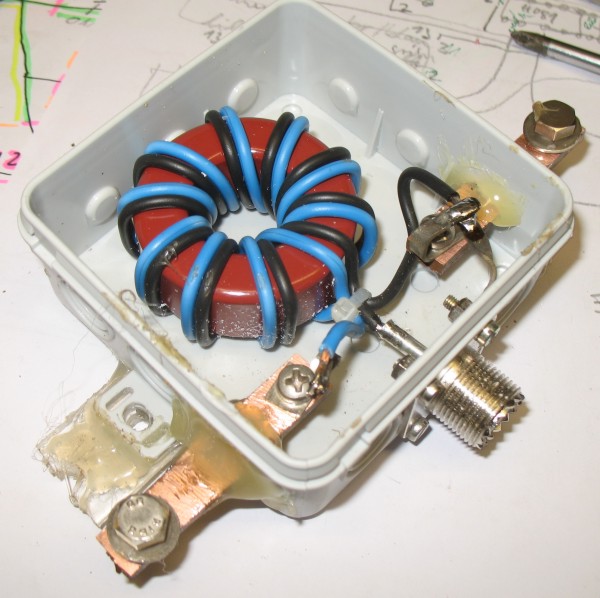

für den Draht habe ich einsfünfquadraht flexiblen Installationsdraht genommen. Der Ringkern ist ein Amidon typ rot, das Kästchen eine normale Aufputz Verteilerdose

zwei mal 10 Windungen bifilar auf T130-2

kann gut 300 Watt

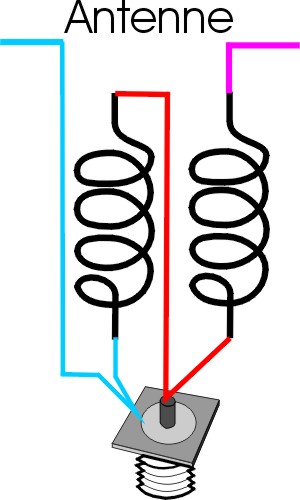

Anschluss der Windungen
