Röhrensockelverlängerung mit Meßaugen

damit man die Spannungen einer Röhre bequem messen kann (meistens ist von unten wenig Platz)habe ich mir Sockelverlängerungen mit Meßnippel gebaut. Wollte mir die Dinger im Internet besorgen, hab aber keine gefunden. So kann man dann bequem die Anoden und Gitterspannungen usw. messen.

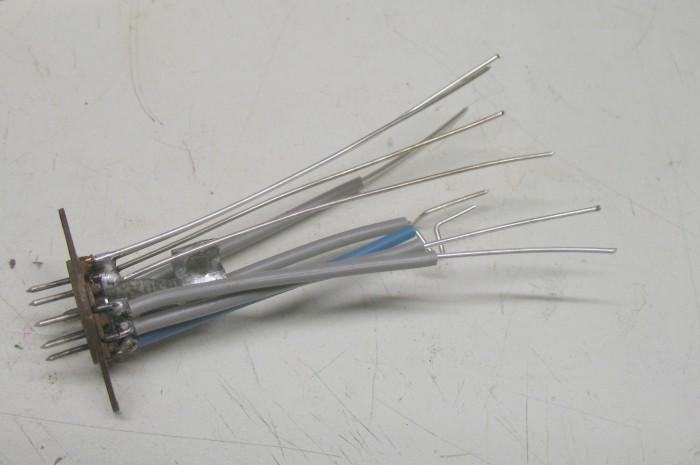

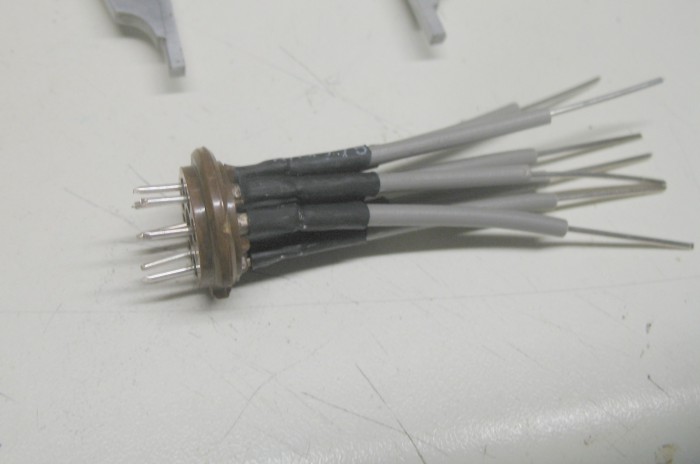

Für die Hülse habe ich Elektroinstallationsrohr genommen, der Draht ist 1mm CuAg weil der in die Sockel passt und auch stabile Ösen gibt. Die Drähte habe ich von innen mit mit dem Mantel von einsfünfquadraht isoliert. verklebt habe ich das ganze mit normalem Heißkleber.

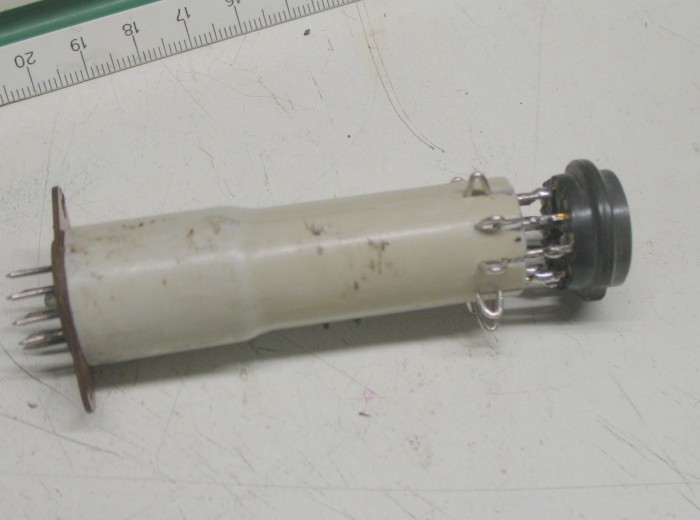

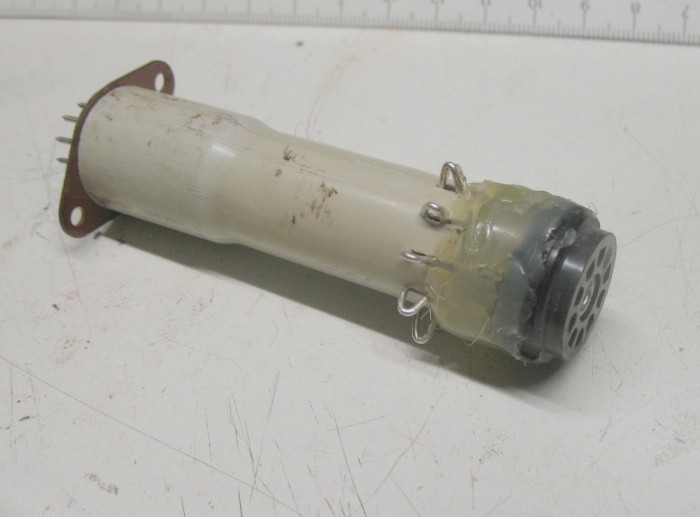

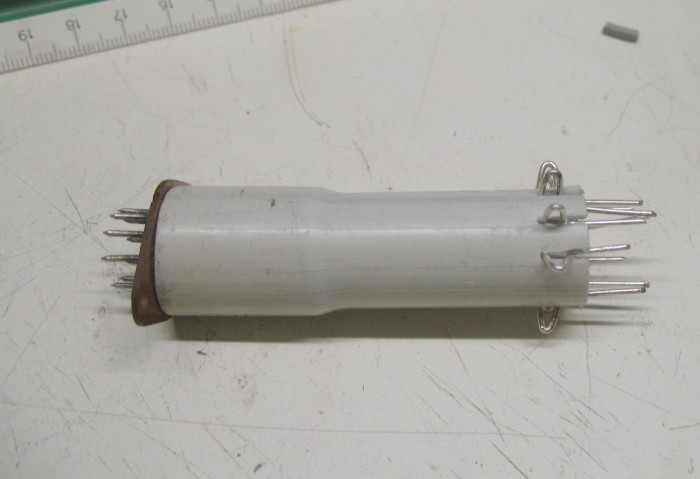

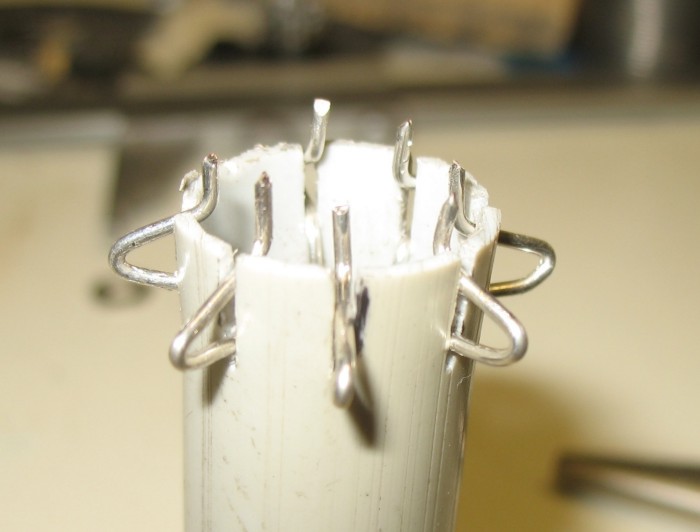

der 9 polige

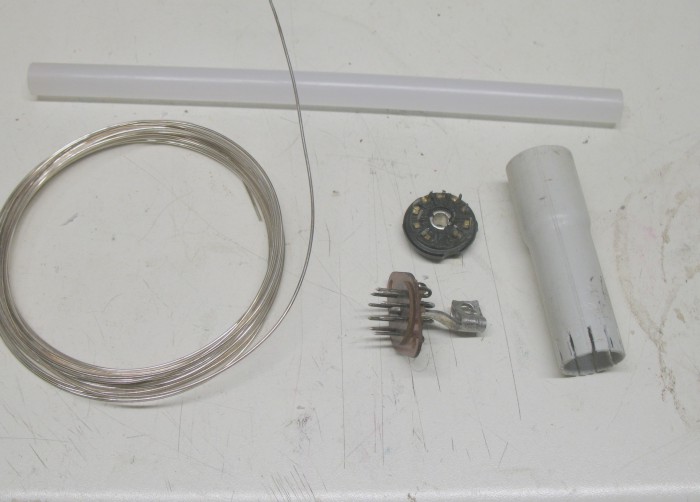

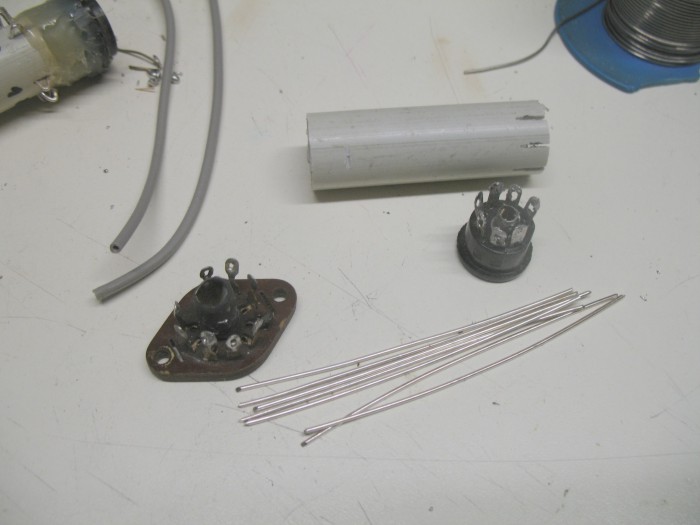

das braucht man

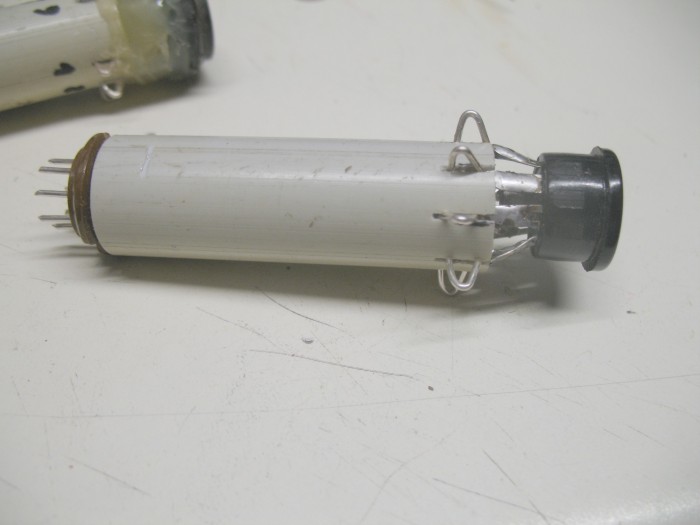

der 7 polige

das braucht man

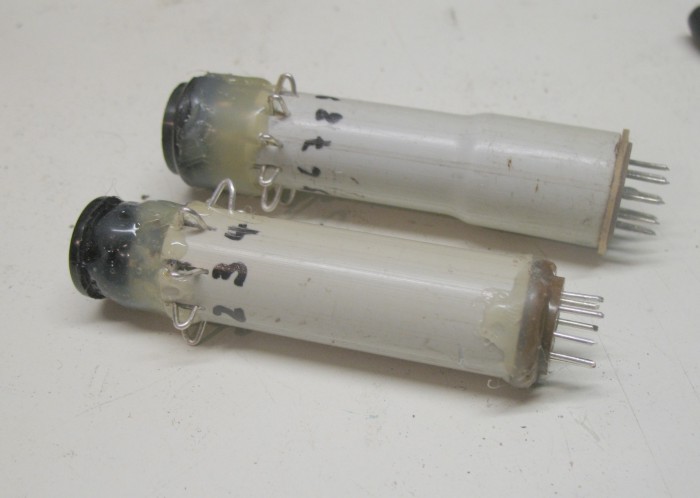

die fertigen Meßstecker

hinterher ist mir denn noch eingefallen das es Sockel mit Schirmbecher gibt, da muß ich den 9 poler nochmal unten dünner machen.
